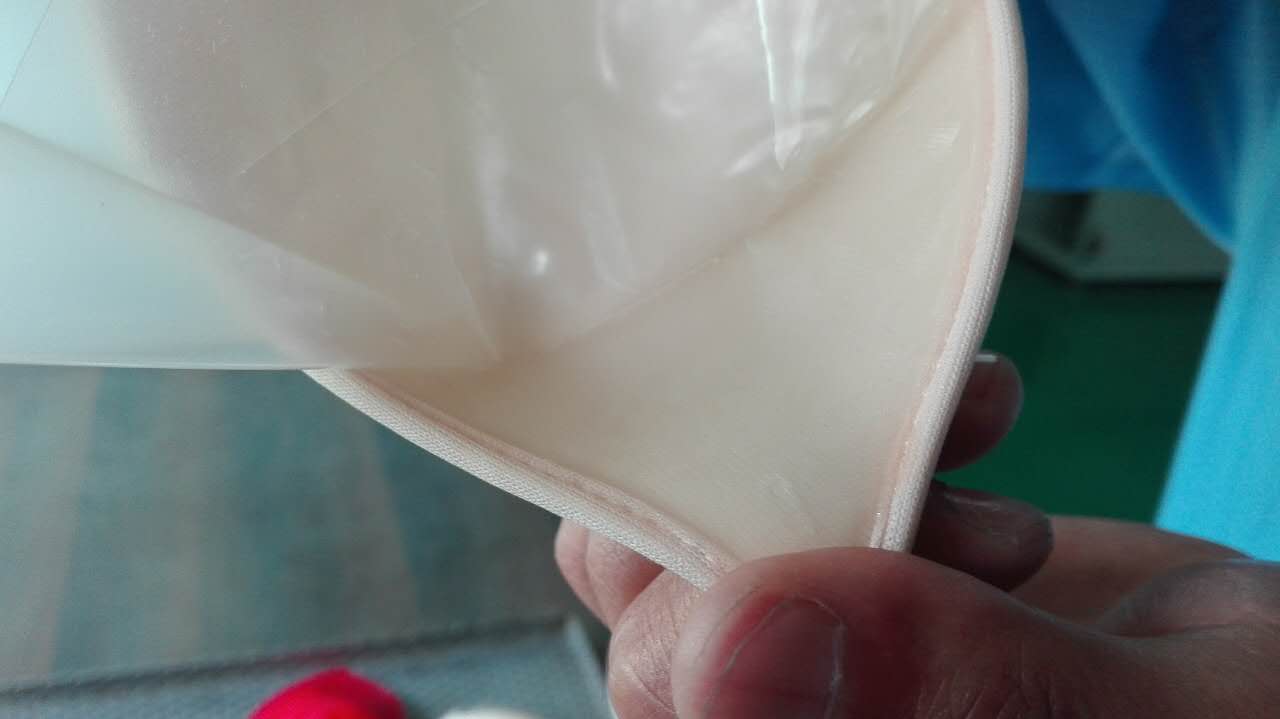

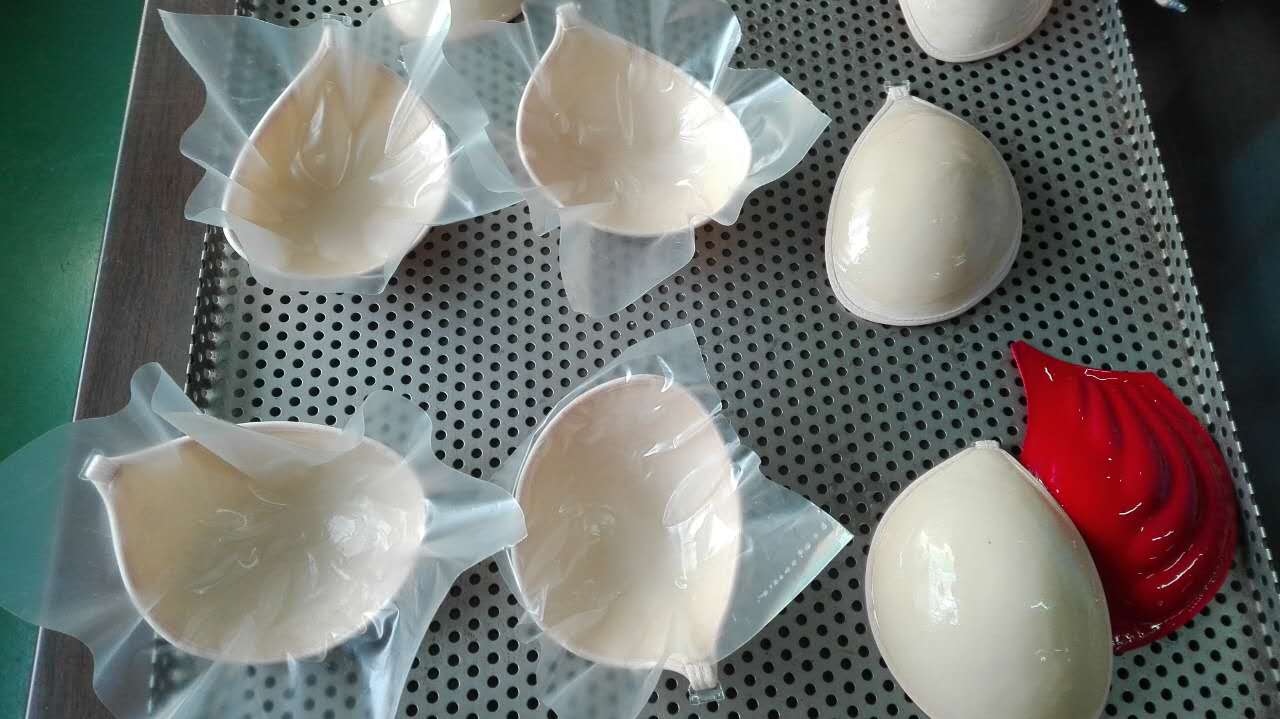

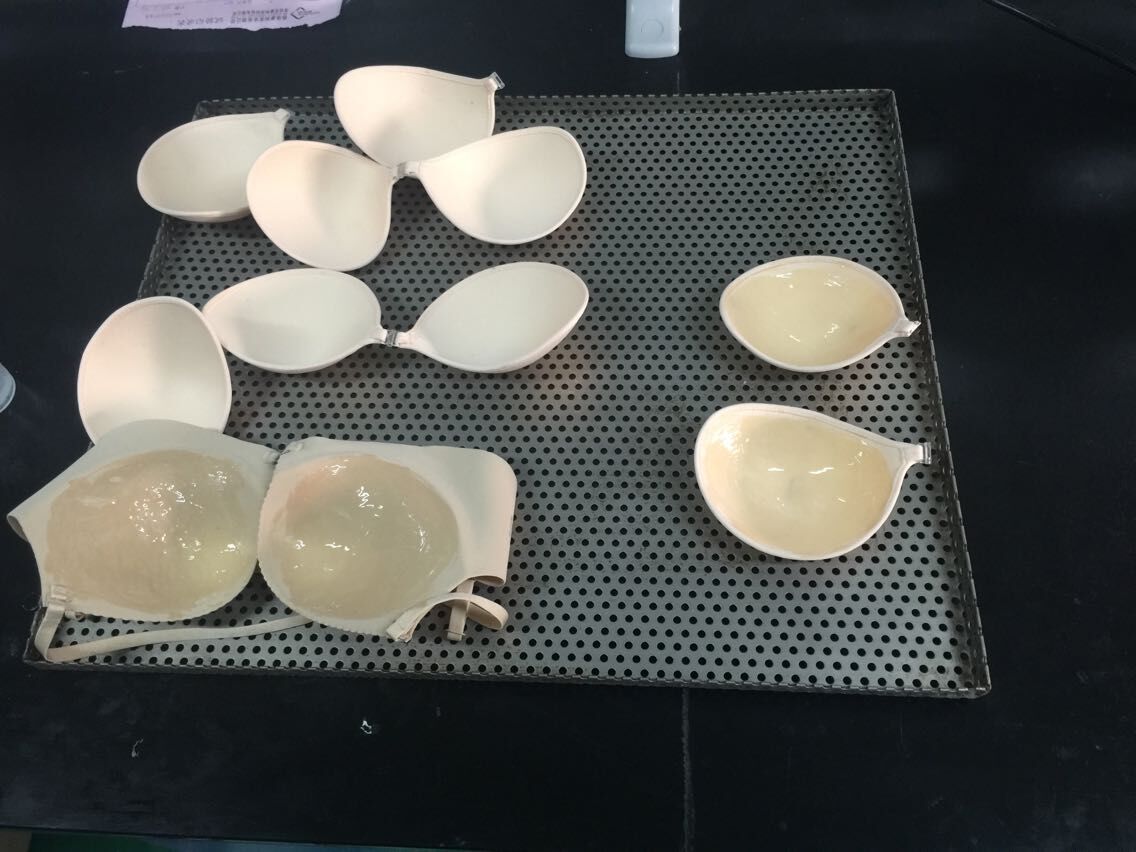

康利邦硅凝膠壓敏膠KL-6638AB為常溫快速固化的雙組份硅橡膠膠水；硅凝膠壓敏膠也稱作：壓敏硅膠,硅凝膠,硅膠文胸膠水,隱形內(nèi)衣膠水,文胸硅膠膠水。典型應用于：文胸硅膠，隱形文胸，硅膠文胸等等。膠水固化后與硅膠、EVA、PVC或布料等基材具有較好的附著力；并且能提高硅膠的表面剝離力。膠料在固化前具有較好的流支性；固化后具有優(yōu)異的電氣絕緣性和高透明度，且擁有優(yōu)異的表面剝離力。與皮膚接觸時可重復使用，表面產(chǎn)生污漬時，用洗潔精涂抹再用清水沖洗干凈即可。

人工刷膠，效率太慢，我想提升出貨速度：熱熔壓敏膠UPSA-934_文胸熱熔膠膠水 技術支持熱線：400-611-9269

壓敏硅膠膠水KL-6638AB  物    性

外觀：            A:透明液體   B：透明膠體

硬度：            3.5°A

粘度：            50000mpa.s

固含量：           90%

固化條件：          TC10：19S*120℃

              TC90：50S*130℃

拉伸強度：          0.71Mpa

斷裂伸長率：         300%

撕裂強度：          1.07KN/m2

  180°表面剝離力：  60±1g/25mm (ASTM D333)

透光率：           90%

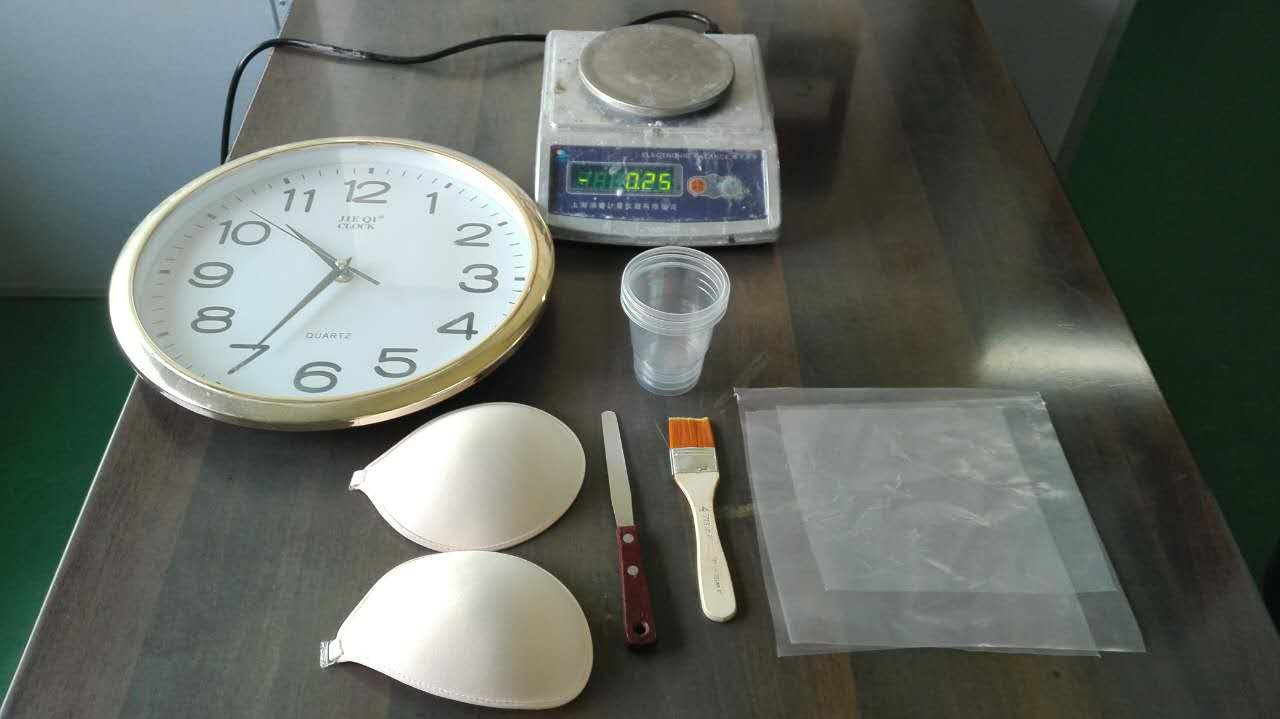

壓敏硅膠膠水KL-6638AB  使用方法：

1、建議使用比例：6638A:6638B=3:100(重量比)；按比例稱取物料，并混合均勻；

2、采用涂布法或壓延法將硅膠膠水均勻涂在硅膠、EVA、PVC或布料等基材上；

3、90℃烘烤540秒或常溫靜置60分鐘即可。

壓敏硅膠膠水KL-6638AB  注意事項

1、用戶應根據(jù)基材種類、涂布厚度及氣候條件（環(huán)境溫度、濕度）等對混合比例作適當調(diào)整。在高溫高濕的氣候條件，用戶應將固化劑的配比在原有基礎上增加5%~10%左右使用。

2、被粘接的基材表面需清潔干燥、無灰塵、油污。

3、涂布過程中需注意檢查、控制膠粘劑粘度；要有足夠的涂布量，并充分熟化。

4.涂布須保持良好的適合環(huán)境，建議操作車間采用無塵處理、溫度控制在25～35℃，濕度控制在15～60%。粉塵過多會導致不良增多，溫度過低會致使流平不佳、附著下降，濕度過大易造成涂膜縮孔，濕度過低易造成靜電安全隱患，出現(xiàn)表面發(fā)白現(xiàn)象。

5、已調(diào)配后的膠料應盡量在1小時內(nèi)用完，如發(fā)現(xiàn)膠粘劑粘度明顯提高或呈現(xiàn)凝膠時，應停止使用。

6、膠料混料后使用時應注意通風，并佩戴適當?shù)膭诒９ぞ摺?/span>且遠離火種、高溫及注意靜電。

7、使用前請閱讀產(chǎn)品安全使用說明。

壓敏硅膠膠水KL-6638AB  儲存條件：未混合的物料常溫下保存期為6個月。

壓敏硅膠膠水KL-6638AB  包裝：20KG/桶、50KG/桶

咨詢熱線：400-6119269   官網(wǎng)：www.xayhsmsj.com

人工刷膠，效率太慢，我想提升出貨速度：熱熔壓敏膠UPSA-934_文胸熱熔膠膠水 技術支持熱線：400-611-9269

  康利邦壓敏硅膠膠水KL-6638AB
