深圳市康利邦高分子新材料有限公司
熱 線：400-611-9269
電 話：0755-82599411
傳 真：0755-81478372
地 址：深圳市龍華新區大浪街道辦新圍第三工業區H棟
觸摸屏全貼合膠新秀-----------有機硅LOCA光學膠
觸摸屏全貼合膠新秀-----------有機硅LOCA光學膠
隨著觸摸屏電子產品市場的迅速壯大，以及人們對電子產品智能化、便捷化、人性化要求的不斷提高，觸摸屏作為一種直覺式輸入接口，得到了廣泛的應用。
為了讓觸摸屏在外界強光下仍保持清晰畫質，并達到更好的防塵防水效果和機械強度，觸摸屏生產企業發明了全貼合工藝。UV固化的丙烯酸類液體光學膠水由于固化速度快，對基材的粘接性好，成為了全貼合工藝初始推廣階段的首選膠水，但隨著觸摸屏尺寸的增大和工業應用的推廣，丙烯酸類液體光學膠水出現了易黃變、固化后尺寸收縮率過大及在黑邊區難以完全固化等問題。
加成型有機硅LOCA光學膠可以長期于80℃使用而不黃變，固化后尺寸收縮率＜0.5% ，通過調節固化體系還可實現加溫時快速固化。
康利邦自主研發熱固化有機硅LOCA光學膠和UV固化有機硅LOCA光學膠
一、熱固化有機硅LOCA光學膠：
|
產品 |
KL-F811 |
KL-F813 |
KL-F845 |
|
外觀 |
光學透明 |
光學透明 |
光學透明 |
|
應用工藝 |
點膠 |
狹縫涂布/絲網印刷 |
鋼網印刷 |
|
粘度（mpa.s） |
A:1000 |
A:5500 |
A:45000 |
|
|
B:1000 |
B:4800 |
B:43000 |
|
混合比例 |
1:1 |
1:1 |
1:1 |
|
操作時間/23℃（min） |
70 |
90 |
90 |
|
80℃固化時間（min） |
25 |
30 |
30 |
|
密度/23℃(g/cm3) |
0.97 |
0.97 |
0.97 |
|
折射率 |
1.41 |
1.41 |
1.41 |
|
針入度（1/10mm） |
180 |
160 |
140 |
|
透光率（%） |
＞99 |
＞99 |
＞99 |
|
黃變指數（%） |
＜0.2 |
＜0.2 |
＜0.2 |
|
霧度（%） |
＜0.2 |
＜0.2 |
＜0.2 |
|
體積收縮率（%） |
＜0.1 |
＜0.1 |
＜0.1 |
二、UV固化有機硅LOCA光學膠：
|
產品 |
UV-901 |
UV-903 |
UV-905 |
|
外觀 |
光學透明 |
光學透明 |
光學透明 |
|
應用工藝 |
點膠 |
狹縫涂布/絲網印刷 |
鋼網印刷 |
|
粘度 |
A:2000 |
A:5000 |
A:45000 |
|
|
B:2000 |
B:4800 |
B:50000 |
|
混合比例 |
1:1 |
1:1 |
1:1 |
|
操作時間/23℃ |
＞24H |
＞24H |
＞24H |
|
UV光波長（nm） |
365 |
365 |
365 |
|
固化能量mj/cm2 |
2000 |
2000 |
2000 |
|
密度/23℃(g/cm3) |
0.97 |
0.97 |
0.97 |
|
折射率 |
1.41 |
1.41 |
1.41 |
|
針入度(1/10mm) |
150 |
150 |
140 |
|
透光率(%) |
＞99 |
＞99 |
＞99 |
|
黃變指數 |
＜0.2 |
＜0.2 |
＜0.2 |
|
霧度（%） |
＜0.2 |
＜0.2 |
＜0.2 |
|
體積收縮率（%） |
＜0.1 |
＜0.1 |
＜0.1 |

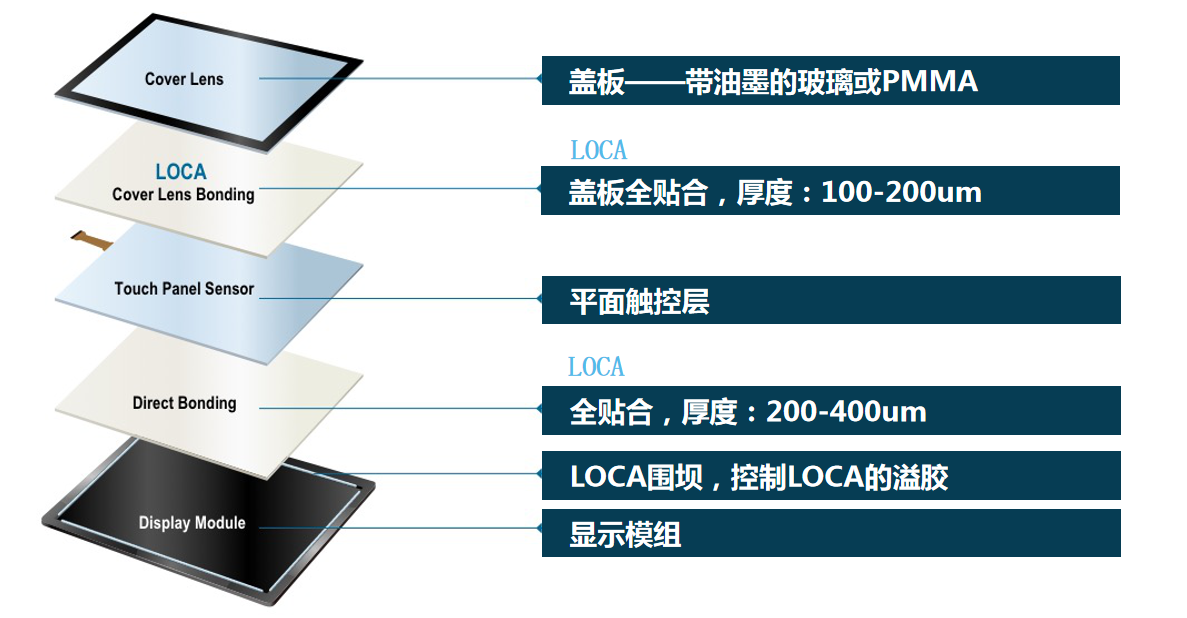

LOCA貼合工藝
深圳市康利邦高分子新材料有限公司 熱 線： 400-611-9269 電 話： 13802579242 傳 真： 0755-81478372 地 址： 深圳市龍華新區大浪街道辦新圍第三工業區H棟
| * 聯系人： | 請填寫您的真實姓名 |
| * 手機號碼： | 請填寫您的聯系電話 |
| 電子郵件： | |
| * 采購意向描述： | |
| 請填寫采購的產品數量和產品描述，方便我們進行統一備貨。 | |
| *驗證碼： |
|
| 我要評論: | |
| *內 容： |
（內容最多500個漢字，1000個字符） |
| *驗證碼： | 看不清？！ |
共有-條評論【我要評論】
