當(dāng)前位置：首頁(yè) » 康利邦資訊中心 » 硅膠行業(yè)動(dòng)態(tài) » 液態(tài)硅膠粘不銹鋼膠水使用方法「康利邦」膠水廠免費(fèi)分享

液態(tài)硅膠粘不銹鋼膠水使用方法「康利邦」膠水廠免費(fèi)分享

文章出處：責(zé)任編輯：康利邦作者：JACK人氣：-發(fā)表時(shí)間：2018-11-20 16:10:00【大中小】

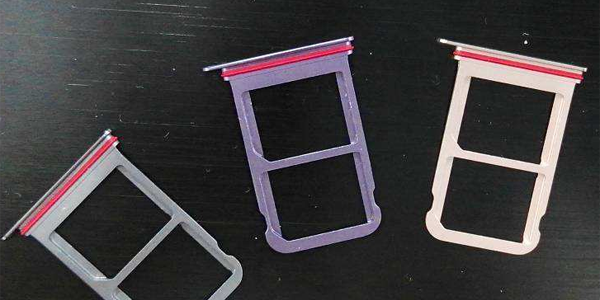

一種硅膠粘不銹鋼膠水的使用方法，包括以下步驟：1）基材清洗，配置膠水；2）基材烘烤，膠水脫氣靜置；3）涂膠；4）二次烘烤；5）硫化；6）二次硫化；7）修邊；8）全檢?？道頒L-26AB硅膠膠水，將不銹鋼連接件和液態(tài)硅膠粘結(jié)起來(lái)，兩次硫化后，可將連接強(qiáng)度達(dá)到極限，增加了手機(jī)連接件的防水密封性可達(dá)到IP68認(rèn)證，減少膠水脫落現(xiàn)象，改善硅膠的脫落率由15%下降至3‰。是款優(yōu)質(zhì)液態(tài)硅膠與不銹鋼粘接膠水。

硅膠粘不銹鋼膠水使用方法如下：

1）基材清洗，配置膠水

1.1：不銹鋼金屬基材清洗：常溫下將不銹鋼連接件放入酒精中清洗，數(shù)量1000pcs，時(shí)間保持2~5min；將不銹鋼連接件的外表臟污清洗掉，通常采用直接浸泡并攪動(dòng)3-10次，使不銹鋼連接件外表的油污。

1.2：CL-26AB膠水配置：由于采用AB雙組份配方，使用前需要根據(jù)需求按照質(zhì)量比，配置膠水，混合均勻，更多可咨詢客服：400-611-9269

2）基材烘烤，膠水脫氣靜置

2.1：不銹鋼基材烘烤：將清洗好的不銹鋼連接件放入溫度為105±5℃的烤箱中進(jìn)行烘烤15~30min；通過(guò)高溫將酒精揮發(fā)掉，利于后續(xù)的膠水固化層不會(huì)脫落；

2.2：把混合好的硅膠膠水膠水進(jìn)行排泡、靜置處理，市場(chǎng)建議在15到30分鐘。

3）涂刷膠水：

在燒烤好的不銹鋼連接件四周涂膠；康利邦CL-26AB硅膠膠水可采用人工涂膠或者自動(dòng)涂膠，膠水的作用是為了將不銹鋼連接件和液態(tài)硅膠粘結(jié)在一起不產(chǎn)生脫落現(xiàn)象；

4）二次烘烤：

將涂過(guò)膠的不銹鋼連接件放入溫度為105±5℃的烤箱中進(jìn)行烘烤30±5min；將膠層烘烤進(jìn)行干燥；

5）硫化：

將烘烤完畢的不銹鋼連接件放入模具中，通過(guò)模具的流道注入液態(tài)硅膠將產(chǎn)品硫化成型腔形狀；通過(guò)模具使不銹鋼連接件外側(cè)包裹有液態(tài)硅膠并形成固定形狀；硫化溫度為120~130℃，硫化時(shí)間為30秒。

6）二次硫化：

將硫化好的產(chǎn)品放入烤箱進(jìn)行二次硫化，烤箱溫度為135±5℃；再次硫化增加液態(tài)硅膠的強(qiáng)度，使其硫化更加徹底不易變形；二次硫化的時(shí)間為30±5min。

7）修邊：

將二次硫化好的硅膠不銹鋼復(fù)合材料進(jìn)行外觀檢測(cè)，并通過(guò)修邊治具將多余的毛邊進(jìn)行清理；通過(guò)修邊治具將產(chǎn)品的毛邊去除；

8）全檢：

質(zhì)檢部把修邊后的產(chǎn)品采用顯微鏡檢測(cè)外觀及尺寸，對(duì)加工完成的產(chǎn)品進(jìn)行檢測(cè)。

康利邦膠水廠生產(chǎn)的CL-26AB液體硅膠膠水，將不銹鋼連接件和液態(tài)硅膠粘結(jié)起來(lái)，通過(guò)兩次硫化過(guò)程，可將粘結(jié)強(qiáng)度增加到最大，增加了連接件的防水密封性，也極大地減少了產(chǎn)品脫落現(xiàn)象，使硅膠的脫落率由15%下降至3‰以下。

康利邦膠水廠還提供以下四種硅膠粘不銹鋼膠水：

①CL-24 雙二五催化的固態(tài)硅膠與不銹鋼高溫?zé)嵴辰?/div>

②CL-24S 過(guò)氧化物催化混煉膠與不銹鋼模壓一體成型；

③KN-300T-1 室溫下硅膠粘金屬

④601膠水+K770處理劑瞬間膠搭配處理劑用于常溫小面積硅膠粘金屬材料

更多硅膠粘接不銹鋼可免費(fèi)咨詢客服：

聯(lián)系康利邦
