當前位置：首頁 » 康利邦資訊中心 » 康利邦公司動態 » 觸摸屏全貼合膠新秀-----------有機硅LOCA光學膠

觸摸屏全貼合膠新秀-----------有機硅LOCA光學膠

文章出處：責任編輯：作者：人氣：-發表時間：2021-05-27 09:28:00【大中小】

觸摸屏全貼合膠新秀————有機硅LOCA光學膠

有機硅LOCA光學膠

隨著觸摸屏電子產品市場的迅速壯大，以及人們對電子產品智能化、便捷化、人性化要求的不斷提高，觸摸屏作為一種直覺式輸入接口，得到了廣泛的應用。

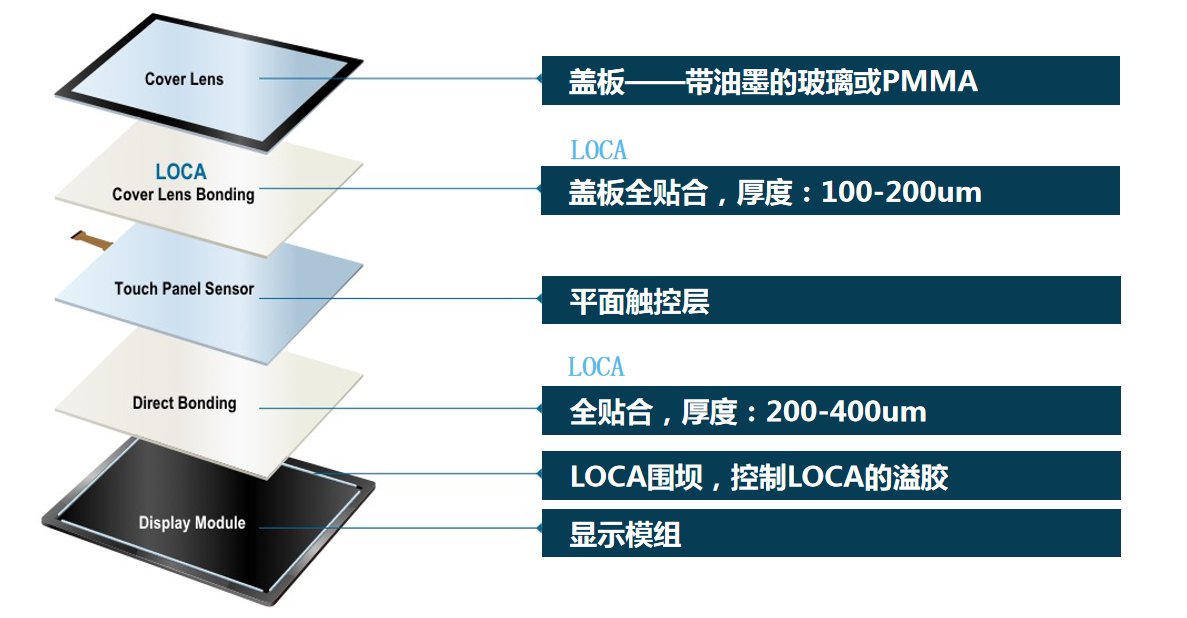

為了讓觸摸屏在外界強光下仍保持清晰畫質，并達到更好的防塵防水效果和機械強度，觸摸屏生產企業發明了全貼合工藝。UV固化的丙烯酸類液體光學膠水由于固化速度快，對基材的粘接性好，成為了全貼合工藝初始推廣階段的首選膠水，但隨著觸摸屏尺寸的增大和工業應用的推廣，丙烯酸類液體光學膠水出現了易黃變、固化后尺寸收縮率過大及在黑邊區難以完全固化等問題。

加成型有機硅LOCA光學膠可以長期于80℃使用而不黃變，固化后尺寸收縮率＜0.5% ，通過調節固化體系還可實現加溫時快速固化。

康利邦自主研發熱固化有機硅LOCA光學膠和UV固化有機硅LOCA光學膠

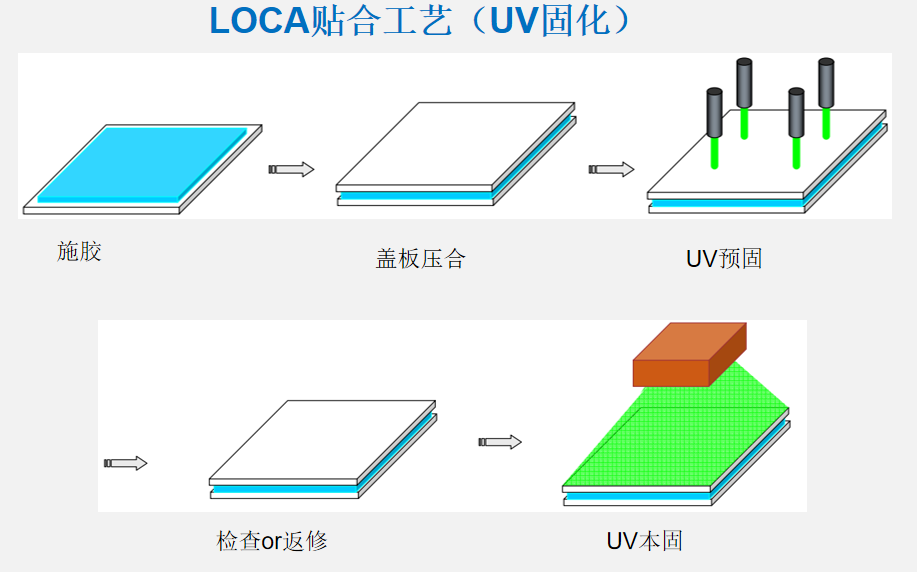

UV固化有機硅LOCA光學膠

一、熱固化有機硅LOCA光學膠：

產品	KL-F811	KL-F813	KL-F845
外觀	光學透明	光學透明	光學透明

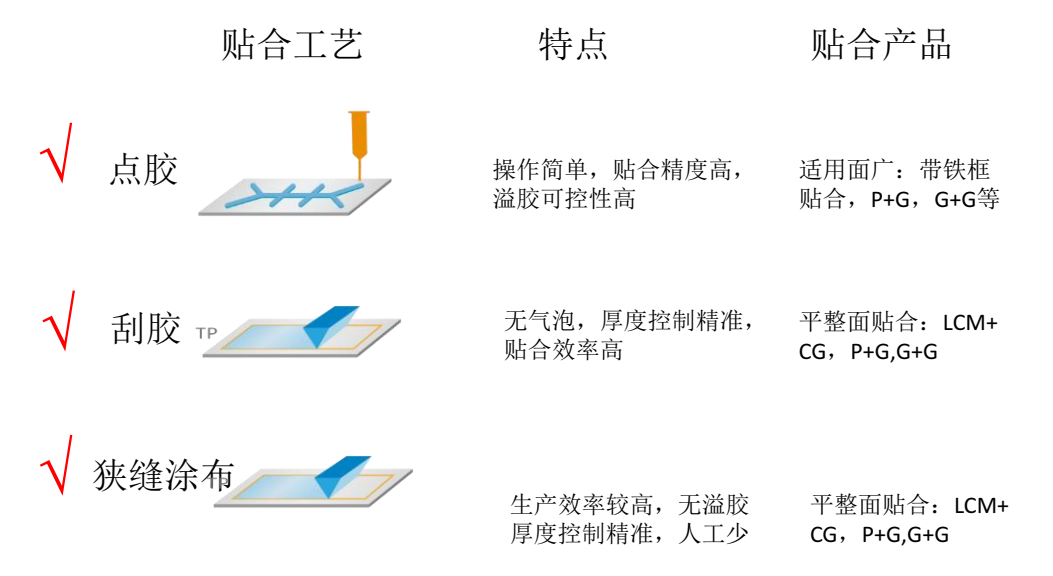

應用工藝	點膠	狹縫涂布/絲網印刷	鋼網印刷
粘度（mpa.s）	A:1000	A:5500	A:45000
	B:1000	B:4800	B:43000
混合比例	1:1	1:1	1:1
操作時間/23℃（min）	70	90	90
80℃固化時間（min）	25	30	30
密度/23℃(g/cm3)	0.97	0.97	0.97
折射率	1.41	1.41	1.41
針入度（1/10mm）	180	160	140

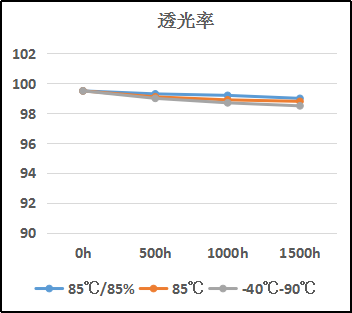

透光率（%）	＞99	＞99	＞99

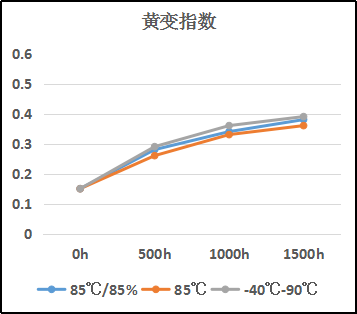

黃變指數（%）	＜0.2	＜0.2	＜0.2

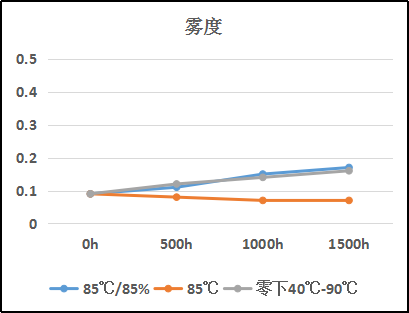

霧度（%）	＜0.2	＜0.2	＜0.2
體積收縮率（%）	＜0.1	＜0.1	＜0.1

熱固化有機硅LOCA光學膠

二、UV固化有機硅LOCA光學膠：

產品	UV-901	UV-903	UV-905
外觀	光學透明	光學透明	光學透明
應用工藝	點膠	狹縫涂布/絲網印刷	鋼網印刷
粘度	A:2000	A:5000	A:45000
	B:2000	B:4800	B:50000
混合比例	1:1	1:1	1:1
操作時間/23℃	＞24H	＞24H	＞24H
UV光波長（nm）	365	365	365
固化能量mj/cm2	2000	2000	2000
密度/23℃(g/cm3)	0.97	0.97	0.97
折射率	1.41	1.41	1.41
針入度(1/10mm)	150	150	140
透光率(%)	＞99	＞99	＞99
黃變指數	＜0.2	＜0.2	＜0.2
霧度（%）	＜0.2	＜0.2	＜0.2
體積收縮率（%）	＜0.1	＜0.1	＜0.1
